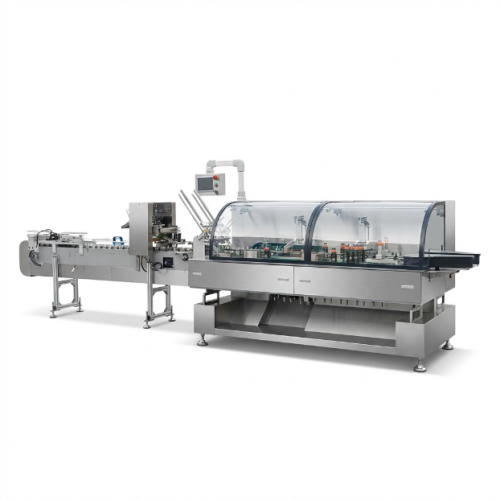

آلة التغليف الكرتوني السريع لمفتاح الجدار

معدات التعبئة الكهربائية عالية السرعة

نظرة عامة على المنتج

إن آلة التغليف الكرتوني لمفتاح الجدار السريع عبارة عن جهاز تعبئة كرتوني أوتوماتيكي عالي السرعة مصمم خصيصًا لألواح مفاتيح الحائط الكهربائية المنزلية والهندسية. بالاعتماد على تقنية التحكم الدقيقة المثبتة من آلة التغليف الطبية ومعدات تعبئة الأدوية ، فإنها تشير إلى الأداء المستقر لآلة الفقاعة الأوتوماتيكية لتقديم عبوات موثوقة لمنتجات الأجهزة الكهربائية.

إنها تتعامل مع التغليف المجمع للوحات المفاتيح الفردية والمزدوجة والثلاثية جنبًا إلى جنب مع البراغي المطابقة وأدلة التعليمات وبطاقات التعريف. تدمج الوحدة فتح الصندوق تلقائيًا، والتحميل الاتجاهي، والطي وإدخال البطاقة، وترميز رقم الدفعة، وختم الصندوق. إنه بمثابة حل تغليف خلفي مثالي لخطوط إنتاج المفاتيح والمقابس الحديثة.

المواصفات الفنية

سرعة التعبئة: 80-200 صندوق في الدقيقة، قابلة للتعديل بدون خطوات
نظام التحكم: نظام التحكم PLC + نظام القيادة المؤازرة
هيكل التغذية: مسار معالجة المواد المخصصة وآلية ترتيب الاتجاه
المادة الرئيسية: إطار مطلي بالرش من الفولاذ الكربوني؛ الأجزاء الملامسة للمنتج مصنوعة من الفولاذ المقاوم للصدأ 304
المنتجات المدعومة: لوحات المفاتيح الجدارية ذات العصابة الواحدة، والعصابة المزدوجة، والعصابة الثلاثية بأحجام مختلفة
الكشف: أجهزة استشعار كهروضوئية متعددة + نظام التحقق من العد
توافق الخط: قابل للربط مع خطوط التجميع/الاختبار الأمامية ومعدات التعبئة والتغليف الخلفية

ميزات المنتج والمزايا الأساسية

تحميل متزامن متعدد العناصر يعتمد على المؤازرة

مجهزة بمسار معالجة المواد المخصص وآلية الاتجاه، تحقق الماكينة التوجيه التلقائي للوحات التبديل والتغذية المتزامنة متعددة المكونات. يمكنه توصيل المعدات الأولية والنهائية لبناء خط تعبئة مستمر عالي الإنتاجية.

تصميم تركيبات ناعمة لحماية السطح

تعمل التركيبات الناعمة المقلدة ورؤوس الدفع العازلة على منع الخدوش على أسطح الألواح البلاستيكية وتشوه الأطراف المعدنية. يؤدي هذا إلى تجنب العيوب التجميلية التي تحدث عادة أثناء التعبئة عالية السرعة للأجزاء الكهربائية الجاهزة.

فحص كامل للعيوب في الوقت الحقيقي

وفقًا لمعايير الفحص المشابهة لمعدات التعبئة والتغليف الدوائية ، تقوم أجهزة الاستشعار الكهروضوئية والعد المتعددة بمراقبة الأجزاء المفقودة والتركيب العكسي والمسامير المفقودة والأدلة المفقودة والعلب الكرتونية المشوهة. يتم رفض الوحدات المعيبة تلقائيًا من خلال إشعار التنبيه. تقوم المحطات الرئيسية بتنفيذ عملية التحقق من العدد لضمان عدم وجود أخطاء في التكوين لكل صندوق.

هيكل مستقر لتشغيل ورشة العمل على المدى الطويل

يوفر الإطار المطلي بالرش من الفولاذ الكربوني مع 304 مكونات تلامس من الفولاذ المقاوم للصدأ صلابة مدمجة، ومناسبة للتشغيل بدون توقف داخل ورش التصنيع الكهربائية.

قوالب التغيير السريع وHMI تبديل الوصفة بنقرة واحدة

تدعم قوالب التغيير السريع التحويل السريع بين العصابة المفردة والعصابة المزدوجة والعصابة الثلاثية والألواح ذات الأحجام المختلفة. يقوم المشغلون باستدعاء وصفات الإنتاج مباشرة على واجهة HMI، مما يؤدي إلى تقصير عملية تغيير المنتج بمرور الوقت بشكل كبير.

دليل التشغيل خطوة بخطوة

فحص ما قبل التشغيل: افحص التركيبات ورؤوس الدفع العازلة وأجهزة الاستشعار الكهروضوئية وأجزاء المحرك للحالة الطبيعية.
ضبط القالب: قم بضبط وتبديل قوالب التغيير السريع وفقًا لأبعاد لوحة المفاتيح.
إعداد المعلمة: حدد الوصفة المستهدفة على HMI، واضبط سرعة التعبئة وحدود الكشف.
تغذية المواد: قم بتحميل الكراتين ولوحات المفاتيح والمسامير والأدلة وبطاقات التعريف في مواضع التغذية الخاصة بها.
التشغيل التجريبي: تشغيل اختبار عدم التحميل والتعبئة التجريبية للدفعة الصغيرة للتحقق من دقة التحميل وحساسية الكشف.
الإنتاج الضخم: إطلاق التشغيل التلقائي ومراقبة حالة المعدات وجودة المنتج في الوقت الفعلي.
الصيانة بعد التشغيل: قم بتنظيف أسطح التلامس المصنوعة من الفولاذ 304، وفحص المستشعرات، وقم بتشحيم المكونات المتحركة.

سيناريوهات التطبيق

تعبئة كبيرة الحجم لمفاتيح الحائط المنزلية والمقابس النهائية
لوحة مفاتيح متعددة العصابات من الدرجة الهندسية مدمجة في كرتون مع الملحقات
تحتوي العبوة على ألواح ومسامير وأدلة تعليمات وبطاقات تعريف
التشغيل الآلي الخلفي لتجميع المكونات الكهربائية واختبار خطوط الإنتاج
ترقية المصنع لتحل محل التجميع اليدوي وسير عمل التغليف اليدوي في الكرتون

فوائد للعملاء

تقليل الأضرار السطحية: تعمل التركيبات الناعمة الملامسة على تقليل معدلات رفض الخدش والتشوه الطرفي.
القضاء على أخطاء التكوين: يمنع الفحص متعدد المستشعرات فقدان الملحقات وسوء التحميل.
توفير العمالة: يحل سير العمل الآلي محل التجميع والإدخال اليدوي لخفض مدخلات القوى العاملة.
إخراج متسق: تعمل جودة التغليف الموحدة على تحسين عرض العلامة التجارية للمنتج النهائي في المصنع.
إنتاج دفعات مرنة: يدعم التبديل السريع بين القوالب والوصفات التغييرات المتكررة في نموذج المنتج.

الشهادات والامتثال

متوافقة مع معايير سلامة الآلات CE
شهادة نظام إدارة الجودة ISO 9001
تم تصميمها بتطبيق معايير عالية الدقة من مجموعة منتجات آلات التغليف الطبية
يلبي متطلبات السلامة العامة لآلات تعبئة البضائع الكهربائية

خيارات التخصيص

تركيبات وأدلة مرنة مخصصة لأحجام لوحات المفاتيح غير القياسية
نطاقات سرعة قابلة للتعديل لتتناسب مع أهداف الإنتاجية الخاصة بالعميل
وحدات ترميز مخصصة لمتطلبات وضع العلامات على الدُفعات والتاريخ والشعار
التكيف مع الإرساء لآلات الإنتاج الأولية / النهائية الموجودة لدى العملاء

عملية الإنتاج ومراقبة الجودة

فحص المواد الخام للإطارات المصنوعة من الفولاذ الكربوني والفولاذ المقاوم للصدأ 304 والمكونات الكهربائية الرئيسية
الآلات الدقيقة واللحام والتجميع الهيكلي
تجميع وتشغيل نظام مؤازر PLC ومسارات التغذية وأجهزة استشعار الكشف
اختبارات التغليف المحاكية لمواصفات لوحة المفاتيح المتعددة
اختبار التقادم طويل الأمد للتحقق من الثبات وأداء الكشف
فحص الأداء النهائي الشامل قبل الشحن

شهادات العملاء والمراجعات

الشركة المصنعة للأجهزة الكهربائية: توفر ماكينة التغليف الكرتوني ذات المفاتيح الجدارية سرعة عالية مع الحفاظ على معدلات خدش اللوحة منخفضة للغاية. يمكن مقارنة موثوقية الكشف الخاصة بها بمعداتنا المرجعية لآلة الفقاعة الأوتوماتيكية ، مما يزيد من إنتاجية المنتج النهائي بشكل كبير.
مهندس الإنتاج: يعمل التغيير السريع للقالب واستدعاء الوصفة بشكل مثالي لإنتاج النماذج المختلطة لدينا. إنه يحل بشكل فعال أخطاء التغليف اليدوي والاختناقات منخفضة السرعة في خط إنتاج المحولات الخاص بنا.

التعليمات

Q1: ما هي أنواع المفاتيح التي يمكن لآلة التغليف الكرتوني هذه معالجتها؟

A1: إنه يعمل مع لوحات مفاتيح الحائط ذات العصابة الواحدة والعصابة المزدوجة والعصابة الثلاثية للاستخدام المنزلي والهندسي. يمكنها تجميع الألواح مع البراغي والأدلة وبطاقات التعريف في كرتونة واحدة.

س2: ما هي سرعة عمل هذه المعدات؟

ج2: تتراوح سرعة التعبئة والتغليف من 80 إلى 200 صندوق في الدقيقة ويمكن تعديلها وفقًا لمتطلبات الإنتاج الفعلية.

Q3: هل يمكن تجنب خدش الألواح البلاستيكية التبديلية؟

ج3: نعم. تعتمد التركيبات المقلدة الناعمة ورؤوس الدفع العازلة تصميم حماية التلامس لمنع خدوش اللوحة وتشوه الأطراف المعدنية أثناء التحميل.

س4: ما مدى سرعة التبديل بين نماذج لوحة المفاتيح المختلفة؟

A4: مجهزة بقوالب التغيير السريع واتصال الوصفة بنقرة واحدة لـ HMI. يقوم المشغلون فقط بضبط القوالب والمعلمات دون إعادة تشكيل كبيرة، مما يؤدي إلى تقصير وقت تغيير النموذج بشكل كبير.
