آلة التغليف الكرتوني الأوتوماتيكية المتينة

آلة التغليف الكرتوني الأوتوماتيكية المتينة

حل التعبئة والتغليف عالي السرعة

نظرة عامة على المنتج

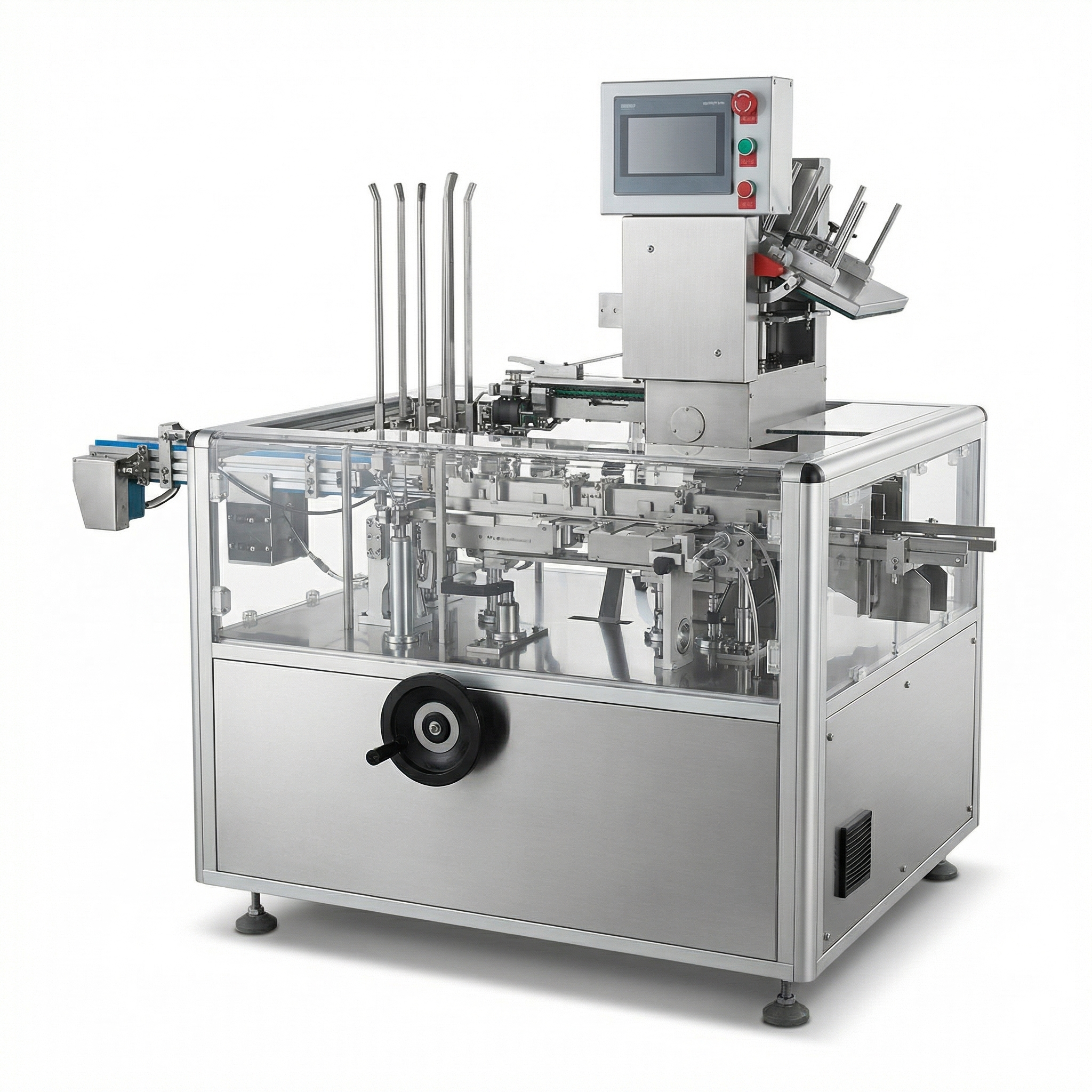

تم تصميم ماكينة تغليف المحامل الأوتوماتيكية المتينة هذه من أجل التعبئة الدقيقة للمحامل الكروية القياسية، ومحامل الكرات ذات الأخدود العميق، ووحدات المحامل المعبأة بالورق/المباعدة المقاومة للصدأ. إنها تتفوق في التعبئة المكونة من قطعة واحدة ومزدوجة ومتعددة القطع، وتتكامل بسلاسة مع حلقات الختم وإدخال دليل التعليمات. باعتبارها حجر الزاوية في الواجهة الخلفية لخط إنتاج المحامل، فإن هذه المعدات تدمج التركيب التلقائي للكرتون، والتحميل الاتجاهي، وطي المنشورات وإدخالها، وترميز الدفعة، وختم الكرتون في نظام واحد قوي. على غرار آلة البثرة الأوتوماتيكية عالية الدقة الخاصة بنا، فإن آلة التغليف الكرتونية هذه تضمن جودة إخراج متسقة، مما يجعلها بديلاً مثاليًا لعمليات التكديس كثيفة العمالة.

المواصفات الفنية

• سرعة التعبئة: 30-90 صندوق/دقيقة (متغيرة على أساس وزن التحمل وتكوين التعبئة)
• نظام التحكم: نظام التحكم PLC ونظام القيادة المؤازرة
• آلية التوجيه: صواني اهتزازية مخصصة أو أنظمة نقل الأسطوانة
• بناء الإطار: فولاذ كربوني عالي التحمل مع طلاء رش مضاد للتآكل
• أجزاء الاتصال: 304 الفولاذ المقاوم للصدأ (الامتثال للصف الغذائي والطبي)
• مصدر الطاقة: 380 فولت/50 هرتز/3 مراحل (تتوفر الفولتية المخصصة)
• أنظمة الكشف: أجهزة الاستشعار الكهروضوئية متعددة النقاط وأجهزة الاستشعار العد
• HMI: واجهة تعمل باللمس مع تخزين الوصفات

الميزات الرئيسية والمزايا التنافسية

1. تكنولوجيا المعالجة الدقيقة: على عكس الآلات القياسية، فإن آلتنا تستخدم قنوات المواد المقلدة على شكل V مع رؤوس الدفع الناعمة من مادة البولي يوريثين. يمنع هذا التصميم حدوث خدوش على الحلقات الخارجية المعدنية الرقيقة ويتجنب إزاحة العناصر المتدحرجة أثناء النقل عالي السرعة.

2. ضمان الجودة في الوقت الحقيقي: مجهز بمصفوفات استشعار زائدة عن الحاجة، النظام يكتشف على الفور الأجزاء المفقودة، التغذية المزدوجة، الاتجاه العكسي، فشل تشكيل الكرتون، أو المنشورات المفقودة. يتم رفض المنتجات المعيبة تلقائيًا، مما يؤدي إلى إطلاق إنذار فوري، مما يضمن متابعة الدفعات المثالية فقط.

3. المتانة للخدمة الشاقة: مكونات ناقل الحركة الرئيسية مصنوعة من سبائك الفولاذ المقاومة للتآكل. تضمن السلامة الهيكلية الدقة التشغيلية على المدى الطويل دون أي تدهور، حتى في ظل الظروف المستمرة ذات الأحمال العالية الشائعة في ورش التحمل.

4. التغيير السريع (SMED): تسمح قضبان التوجيه سريعة التغيير ووحدات التوزيع بالتبديل السريع بين محامل القطر الداخلي/الخارجي المختلفة. إلى جانب واجهة HMI، يمكن للمشغلين استرداد الوصفات المعدة مسبقًا بنقرة واحدة، مما يقلل وقت التوقف عن العمل بشكل كبير.

سير العمل التشغيلي

1. التغذية: تدخل المحامل عبر صينية الاهتزاز المخصصة أو ناقل الأسطوانة للتوجيه التلقائي.
2. التجميع: يقوم النظام الذي يعمل بمحرك مؤازر بحساب المحامل وتجميعها وفقًا للوصفة المحددة (مفردة أو زوجية أو متعددة القطع).
3. تركيب الكرتون: يتم اختيار الكراتين المسطحة تلقائيًا وتركيبها في الشكل.
4. التحميل والإدخال: يتم دفع المحامل بسلاسة إلى علب كرتونية؛ يتم إدراج حلقات الختم وأدلة التعليمات في وقت واحد.
5. الختم والترميز: يتم طي الكراتين وإغلاقها وطباعتها بأرقام الدُفعات قبل تفريغها.

سيناريوهات التطبيق

هذه الآلة متعددة الاستخدامات عبر البيئات الصناعية المختلفة:

• تصنيع المحامل: مثالي للتغليف النهائي للمحامل الكروية ذات الأخدود العميق والبكرات المدببة.
• قطع غيار السيارات: مثالية لتغليف محامل العجلات ومكونات ناقل الحركة التي تتطلب نظافة عالية.
• التوزيع الصناعي: يستخدم من قبل الموزعين الذين يحتاجون إلى ملاكمة موحدة لإدارة المخزون.
• التآزر عبر الصناعات: تتوافق المعايير الهندسية مع تقنيات نظام التغليف المعقم لدينا، مما يجعلها مناسبة لخطوط الإنتاج الهجين التي تتضمن مكونات ميكانيكية وطبية.

فوائد للعملاء

• خفض تكلفة العمالة: يستبدل 3-5 عمال يدويين في كل وردية عمل، مما يقلل بشكل كبير من نفقات التشغيل.
• مخرجات خالية من العيوب: يؤدي الفحص الآلي إلى تقليل معدلات التثبيت المفقودة/غير الصحيحة إلى الصفر تقريبًا.
• زيادة الإنتاجية: التشغيل المتسق عالي السرعة (ما يصل إلى 90 صندوقًا/الدقيقة) يفوق الطرق اليدوية بنسبة 300%.
• صورة محسنة للعلامة التجارية: يعمل التغليف الاحترافي الموحد على تحسين تصور المنتج واتساقه عند وصوله إلى مستودع العميل.

الشهادات والامتثال

تلتزم عملية التصنيع لدينا بالمعايير الدولية الصارمة. تتوافق المعدات مع توجيهات السلامة CE ويتم تصنيعها وفقًا لأنظمة إدارة الجودة المعتمدة ISO 9001:2015. تتوافق المكونات الكهربائية مع معايير UL وCSA العالمية، مما يضمن التكامل الآمن في منشأتك في جميع أنحاء العالم.

خيارات التخصيص

نحن نفهم أن أبعاد التحمل تختلف. نحن نقدم تخصيصًا واسع النطاق ليتوافق مع متطلباتك المحددة:

• التكيف مع الحجم: مسارات وقنوات مخصصة لأقطار المحامل غير القياسية.
• وحدات الوظائف: تكامل أنظمة الوزن، أو كاميرات فحص الرؤية، أو الطابعات النافثة للحبر الحرارية.
• تكامل الخط: تعديلات التصميم للربط مع خطوط التنظيف/التزييت الأمامية الموجودة لديك أو معدات منصات التحميل الخلفية.
• ترقيات المواد: الفولاذ المقاوم للصدأ 316L الاختياري للبيئات شديدة التآكل.

عملية الإنتاج ومراقبة الجودة

تخضع كل آلة لاختبار ضغط صارم لمدة 72 ساعة قبل الشحن. يتضمن إنتاجنا القطع بالليزر الدقيق للإطارات، والتصنيع باستخدام الحاسب الآلي لأجزاء الاتصال، والتجميع في بيئة خاضعة للرقابة. يتم التحقق من صحة كل وحدة وفقًا لمعايير معدات التعبئة والتغليف الدوائية الخاصة بنا من حيث التكرار والدقة، مما يضمن المتانة المتوقعة من قبل العملاء الصناعيين.

شهادات العملاء

"لقد كان دمج آلة التغليف الكرتوني هذه مع خط آلات التغليف الطبية الموجود لدينا سلسًا. وكان الانخفاض في أخطاء التغليف ملحوظًا." – مدير المشتريات، موزع المحامل الأوروبي.

"لقد تحولنا من التعبئة اليدوية إلى هذا الحل الآلي. وقد تم تحقيق عائد الاستثمار في غضون 10 أشهر بفضل توفير العمالة وانخفاض مطالبات الأضرار." – مدير العمليات، مورد قطع غيار السيارات.

الأسئلة المتداولة (الأسئلة الشائعة)

س: ما هو وقت التحول عند التبديل بين أحجام المحامل المختلفة؟
ج: بفضل تصميم وحدة التغيير السريع، تستغرق عمليات التبديل الميكانيكية عادةً أقل من 15 دقيقة. تكون تغييرات الوصفة على HMI فورية.

س: هل يمكن لهذه الآلة التعامل مع المحامل المغلفة بورق مضاد للصدأ؟
ج: نعم، تم تصميم الماكينة خصيصًا للمحامل ذات الورق المقاوم للصدأ أو التغليف المباعد. تضمن أدوات الدفع الناعمة الملامسة بقاء الغلاف سليمًا.

س: هل استكشاف الأخطاء وإصلاحها عن بعد متاح؟
ج: نعم، يدعم نظام PLC اتصال إنترنت الأشياء، مما يسمح لمهندسينا بتشخيص المشكلات عن بعد عبر اتصال VPN آمن، مما يقلل من وقت التوقف عن العمل.

س: هل الجهاز يحتاج إلى هواء مضغوط؟
ج: نعم، يلزم توفير هواء نظيف وجاف (6 بار) للمكونات الهوائية المستخدمة في تركيب الكرتون وختمه.
