آلة التغليف الكرتوني للوحة المقبس

وصف المنتج

وصف المنتج

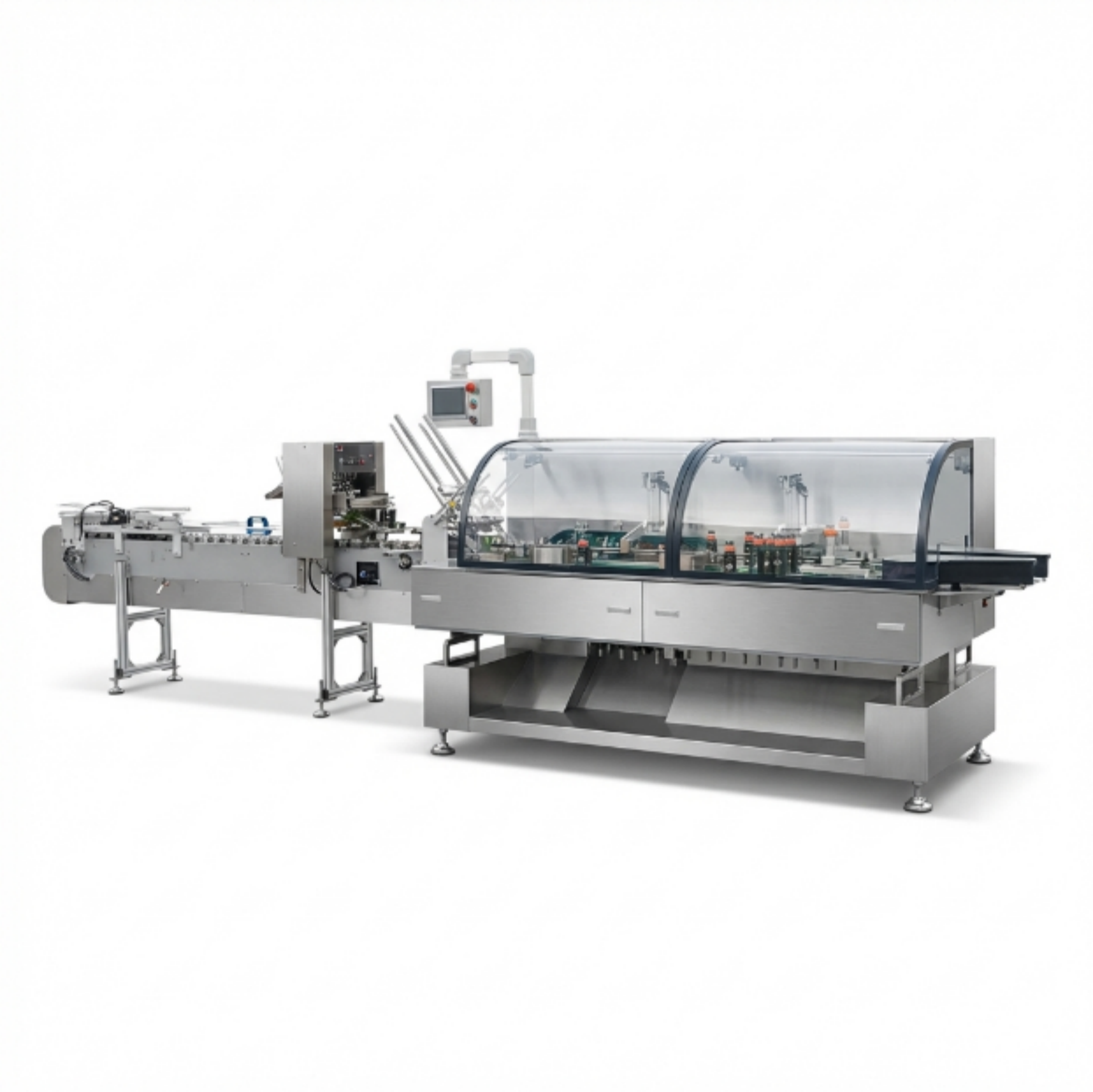

آلة التغليف الكرتوني للوحة المقبس

نظرة عامة على المنتج

إن آلة التغليف الكرتوني للوحة المقبس عبارة عن حل تغليف آلي احترافي تم تطويره خصيصًا للإنتاج الضخم للوحة المقبس الجدارية. لقد تم تصميمها بالكامل لمواصفات لوحة المقابس السائدة بما في ذلك لوحات مقابس الحائط من النوع 86 والنوع 118 والنوع 120، مما يدعم أنماط التعبئة والتغليف الكرتونية ذات النهاية المثنية والقفل السفلي. من خلال دمج وظائف الفتح الأوتوماتيكي للصندوق، وتحميل لوحة المقبس، وتغليف الملحقات وختم الكرتون في وحدة واحدة، يمكن لهذه المعدات أن تحزم بشكل متزامن براغي التثبيت وأدلة التثبيت لإكمال مجموعة كاملة من عبوات المنتج في عملية واحدة.

باعتبارها آلة تعبئة أوتوماتيكية عالية الدقة لتصنيع الأجهزة الكهربائية، فإن هذا الجهاز يعتمد نظام التحكم الناضج في التفاعل بين الإنسان والآلة HMI والمتوافق مع تكنولوجيا التغذية المؤازرة ذات الاستقرار العالي. إنها تحقق تركيب الصندوق الآلي بالكامل، ووضع اللوحة بدقة، والتشفير بالليزر وختم الكرتون، مع سرعة إنتاج مستقرة تبلغ 40-80 صندوقًا في الدقيقة. باعتبارها معدات التعبئة والتغليف الصناعية الأساسية ومكونًا رئيسيًا لنظام تغليف الأجهزة الكامل، فإنها تحل بشكل مثالي مشاكل عدم تناسق التغليف اليدوي، وسهولة خدش السطح والكفاءة المنخفضة في إنتاج لوحة المقبس التقليدية، مما يحسن بشكل كبير مستوى التغليف القياسي لمنتجات الأجهزة الكهربائية.

المواصفات الفنية

نظام التحكم : تحكم ذكي بشاشة تعمل باللمس PLC + HMI صناعي + نظام تغذية مؤازر عالي الدقة
سرعة التشغيل : سرعة تعبئة ثابتة في الكرتون قابلة للتعديل تصل إلى 40-80 صندوقًا في الدقيقة
المنتجات القابلة للتطبيق : نوع 86، نوع 118، نوع 120 وألواح مقبس الحائط القياسية الأخرى
أنواع الكرتون المطبقة : التوافق الشامل مع الكراتين ذات النهاية المثنية والكرتون ذات القفل السفلي
وظائف التغليف : تركيب الصندوق تلقائيًا، تحميل اللوحة بدقة، التعبئة اللولبية والتوجيهية المتزامنة، ترميز الدُفعات وختم الكرتون
نظام الكشف : فحص كهروضوئي عالي الحساسية ونظام رفض المنتج المعيب تلقائيًا
هيكل الحماية : بطانة إسفنجية مدمجة مقاومة للصدمات للحماية ضد الخدش والتصادمات
القدرة على التكيف مع الإنتاج : تعديل مرن لمختلف أحجام لوحة المقبس ومواصفات الكرتون
الميزة الهيكلية : إطار فولاذي قوي للخدمة الشاقة، تشغيل مستقر وعمر خدمة طويل
توافق الخط : إرساء سلس مع خطوط إنتاج تجميع لوحة المقبس

ميزات المنتج والمزايا التنافسية الأساسية

1. التوافق مع لوحة المقبس ذات المواصفات الكاملة

تغطي آلة تعبئة الأجهزة الكهربائية الاحترافية جميع مواصفات لوحة المقابس المنزلية والهندسية السائدة، بما في ذلك الألواح من النوع 86 و118 و120. إنها تدعم التبديل الحر بين الصناديق الكرتونية ذات النهاية المثنية والكرتون ذات القفل السفلي، مع تعديل مرن للمعلمات للتكيف مع أحجام الألواح المختلفة ومتطلبات التغليف. ليست هناك حاجة لاستبدال القالب المعقد لتحويل الإنتاج، مما يحل بشكل فعال مشكلة التطبيق الفردي لمعدات التعبئة والتغليف التقليدية ويلبي احتياجات الإنتاج المتنوعة لمصنعي الأجهزة الكهربائية.

2. عبوة ملحقات كاملة متزامنة

تختلف هذه المعدات عن آلات التغليف الكرتوني العادية للمنتج الواحد، فهي تحقق التعبئة المتزامنة المتكاملة لألواح المقبس، ومسامير التثبيت وأدلة التثبيت. إنها تكمل عملية تغليف المنتج بالكامل في عملية واحدة، مما يتجنب فقدان الملحقات الناتجة عن التغليف اليدوي المنفصل. تعمل وظيفة التغليف الشامل هذه على تحسين اكتمال تغليف المنتج واتساقه بشكل كبير، مما يعزز الدرجة الإجمالية للمنتج.

3. فحص الجودة الكهروضوئية الذكي

مجهزة بنظام فحص كهروضوئي عالي الدقة، تقوم الآلة بإجراء مراقبة كاملة للعملية في الوقت الحقيقي لجودة التغليف. يمكنه التعرف تلقائيًا على المنتجات غير المؤهلة ورفضها مثل ألواح المقابس المشوهة والعبوات غير المكتملة ذات البراغي المفقودة، مما يتحكم بشكل فعال في معدل خلل المنتج. بالمقارنة مع الفحص اليدوي وآلة التعبئة العادية عالية السرعة ، فإنها تحقق فحص جودة بدون إغفال وتضمن مخرجات تعبئة مؤهلة بنسبة 100%.

4. تصميم وقائي احترافي مضاد للخدش

وقد تم تجهيز المعدات بحشوة رغوية مخصصة مقاومة للصدمات على جميع الأسطح الملامسة للمنتج، والتي تعمل على تقليل الاحتكاك الميكانيكي والتأثير أثناء التغليف عالي السرعة. إنه يتجنب تمامًا خدوش السطح، والتشوه والتلف لألواح المقابس النهائية، ويحمي بشكل مثالي جودة مظهر المنتجات الكهربائية النهائية. يعد هذا التصميم الوقائي الحصري ميزة أساسية لحلول التعبئة الدقيقة الخاصة بنا لتغليف الأجهزة الكهربائية عالية المستوى.

5. هيكل قوي وتكامل خط التجميع

من خلال اعتماد هيكل إطار قوي ومتكامل للخدمة الشاقة، تتميز الآلة بثبات عالي، اهتزاز منخفض وأداء متين أثناء التشغيل عالي السرعة على المدى الطويل. يمكن توصيله بسلاسة مع خطوط التجميع الأوتوماتيكية للوحة المقبس لتشكيل نظام إنتاج آلي مغلق الحلقة، مما يحقق إنتاجًا مبسطًا دون انقطاع بدءًا من تجميع اللوحة وحتى تغليف المنتج النهائي وتحسين إنتاجية الإنتاج الإجمالية بشكل كبير.

عملية التشغيل خطوة بخطوة

فحص ما قبل التشغيل : قم بتشغيل الجهاز، وفحص نظام التحكم PLC، وجهاز التغذية المؤازر ووحدة الفحص الكهروضوئي لضمان حالة الاستعداد العادية.
تصحيح أخطاء المعلمات : حدد معلمات البرنامج المقابلة وفقًا لنوع لوحة المقبس ونمط الكرتون، واضبط سرعة التغليف وحساسية الكشف.
إعداد المواد : ضع الكراتين وألواح المقابس ومسامير التثبيت والأدلة في منطقة التغذية المخصصة للتحضير التلقائي للإنتاج.
التغذية التلقائية والتعبئة في الكرتون : يقوم النظام المؤازر تلقائيًا بإكمال تركيب الصندوق ووضع لوحة المقبس بدقة، مما يحقق تعبئة الملحقات المتزامنة.
فحص الجودة الذكي : يرفض النظام الكهروضوئي تلقائيًا الألواح المشوهة ومنتجات التغليف غير المكتملة لضمان جودة التغليف.
الترميز والختم : استكمال الترميز التلقائي للدفعة وختم الكرتون، وجمع منتجات التعبئة والتغليف النهائية المؤهلة.

سيناريوهات التطبيق

يتم تطبيق آلة التغليف الكرتوني للوحة المقبس على نطاق واسع في مصانع تصنيع الأجهزة الكهربائية، وبناء قواعد الإنتاج الكهربائي، وورش تغليف المنتجات النهائية لمفتاح المقبس وخطوط إنتاج الملحقات الكهربائية القياسية. يتم استخدامه خصيصًا لتعبئة الدفعات الآلية من لوحات مقابس الحائط من النوع 86/118/120 ولوحات المفاتيح والملحقات الكهربائية الداعمة. تتوافق مع معدات التغليف الصناعية الاحترافية ونظام تغليف الأجهزة الكامل، وهي مناسبة للإنتاج الموحد الضخم للمنتجات الكهربائية للمباني المدنية والمنتجات الداعمة الكهربائية الهندسية.

الفوائد الأساسية للعملاء

ضمان جودة مظهر المنتج : تعمل الحماية الاحترافية من الرغوة المضادة للخدش على تجنب تلف سطح اللوحة، مما يحسن بشكل فعال مظهر المنتج النهائي والقدرة التنافسية في السوق.

خيارات التخصيص

نحن ندعم حلول التعبئة الدقيقة المخصصة لإنتاج الأجهزة الكهربائية. وفقًا لأحجام لوحة المقابس غير القياسية للعملاء، وهياكل الكرتون الخاصة ومتطلبات مطابقة الملحقات المخصصة، يمكننا ضبط معلمات التغذية المؤازرة، وتحسين خوارزميات الكشف، وتوسيع وظائف التغليف التكيفية متعددة المواصفات، وتخصيص محتوى ترميز الدفعة الحصري. وفي الوقت نفسه، نحن ندعم تخصيص الإرساء المستهدف مع خطوط التجميع الحالية للعميل للتكيف مع تخطيطات إنتاج ورش العمل المختلفة.

عملية الإنتاج ومراقبة الجودة

جميع معدات التغليف الكهربائية لدينا تطبق عملية إنتاج موحدة كاملة ومراقبة صارمة للجودة. من خلال اعتماد إطارات فولاذية صناعية عالية الصلابة وملحقات أساسية كهربائية للعلامة التجارية، تتبع كل وصلة معالجة وتجميع وتصحيح الأخطاء معايير الدقة الصناعية. قبل التسليم، تخضع كل معدات لاختبار التشغيل المستمر لمدة 72 ساعة، واختبار تكيف المنتج متعدد المواصفات، واختبار محاكاة اكتشاف العيوب لضمان التشغيل المستقر، والكشف الحساس، والأداء الدائم على المدى الطويل.

الأسئلة المتداولة (الأسئلة الشائعة)

Q1: ما هي أنواع لوحات المقابس التي يمكن لهذا الجهاز تعبئتها؟

ج: إنه يدعم بشكل كامل لوحات مقابس الحائط السائدة من النوع 86 والنوع 118 والنوع 120، مما يغطي معظم منتجات مفاتيح المقبس المدنية والهندسية.

Q2: هل يمكن أن تحزم أنماطًا مختلفة من الكراتين؟

ج: نعم. المعدات متوافقة مع كل من الصناديق الكرتونية المثنية والصناديق الكرتونية ذات القفل السفلي، مما يلبي متطلبات تصميم التعبئة والتغليف المتنوعة للعملاء.
