آلة تغليف غدة الكابلات – نظام تعبئة تلقائي للموصلات المقاومة للماء من النوع PG وM
نظرة عامة على المنتج

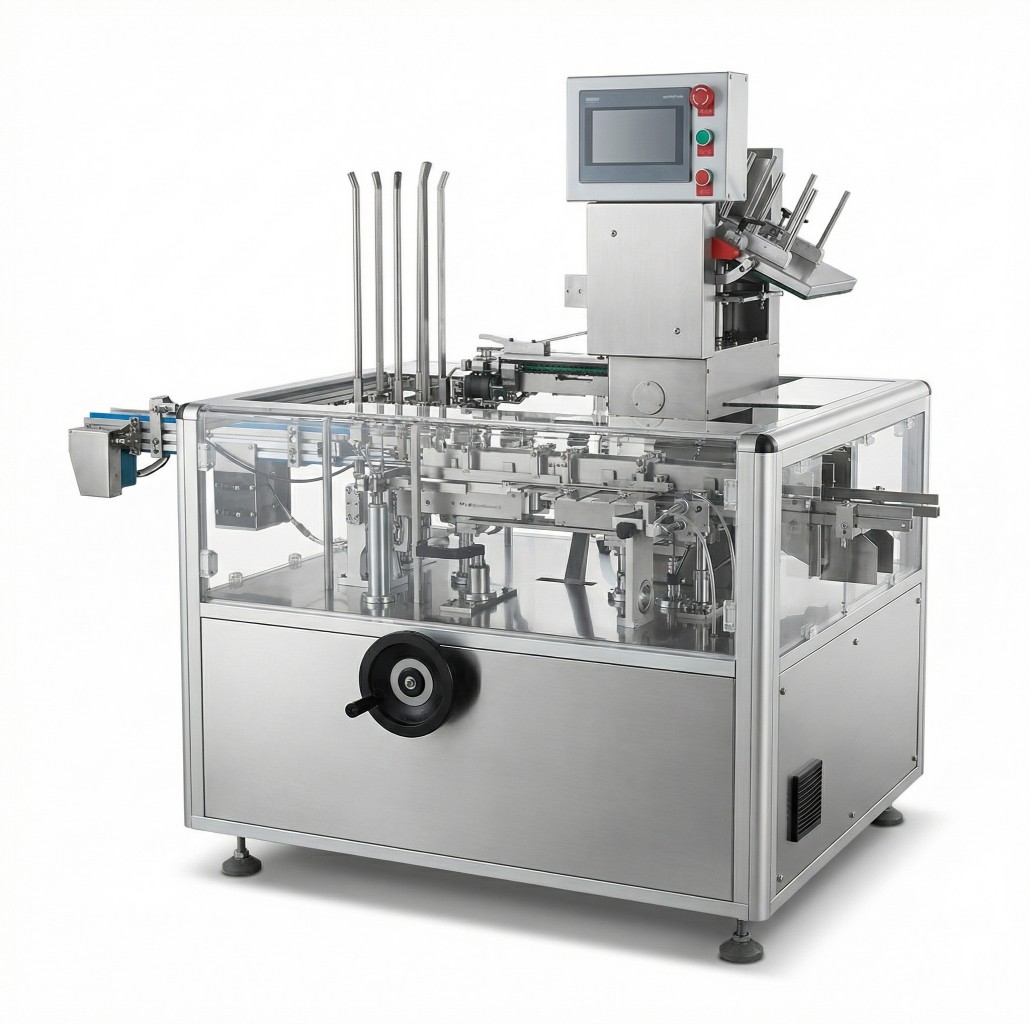

آلة تعبئة غدد الكابلات في الكرتون هي آلة تعبئة أوتوماتيكية عالية الدقة تم تصميمها خصيصًا لعقد الكابلات المقاومة للماء من النوع PG وM. تم تصميم هذا النظام للتعامل مع مجموعات معقدة متعددة المكونات، حيث يقوم بأتمتة سير عمل التغليف بالكامل - بدءًا من تركيب الصندوق ووضع الغدة الموجهة إلى حلقة الختم وإدخال صامولة القفل والترميز وختم الكرتون. وهو متوافق مع كل من الصناديق الكرتونية ذات النهاية المثنية والقفل السفلي، وهو بمثابة مكون حاسم في نظام تغليف الأجهزة المتقدم الخاص بنا، مما يضمن حماية الخيط وسلامة المكونات للتطبيقات الصناعية الصعبة.
المواصفات الفنية
سعة الإخراج: 50-90 كرتونة/دقيقة (حسب حجم الغدة وتعقيد المجموعة)
نظام التحكم: PLC مع واجهة شاشة تعمل باللمس HMI بديهية
نظام التغذية: مغذيات ذات وعاء اهتزازي مخصص مع فرز الاتجاه
مصدر الطاقة: 220 فولت/380 فولت، 50/60 هرتز، 3 مراحل
المتطلبات الهوائية: 0.6-0.8 ميجاباسكال من الهواء المضغوط النظيف والجاف
أنواع الكرتون: كرتون مثني، قفل سفلي، قاع تلقائي، كرتون عرض
مكونات المجموعة: جسم غدة الكابل، حلقة الختم، صامولة القفل، غسالة (قابلة للتكوين)
أبعاد الماكينة: تقريبًا. 3300 × 1250 × 1750 ملم
مواد البناء: أسطح ملامسة من البوليمر مقاومة للصدمات، إطار من الفولاذ المقاوم للصدأ
ميزات السلامة: حراسة مغلقة، توقف في حالات الطوارئ، حماية من الحمل الزائد
الميزات الرئيسية والمزايا التنافسية
تقنية التوجيه الدقيق: تضمن الأوعية الاهتزازية المخصصة والمسارات الخطية توجيه الغدد بشكل صحيح (الخيط لأعلى أو للأسفل) للتحميل المتسق دون تدخل يدوي.
نظام حماية الخيط: تعمل الوسادات الممتصة للصدمات والتعامل مع الفراغ اللطيف على منع تلف الخيط أثناء التعبئة عالية السرعة - وهو أمر بالغ الأهمية للحفاظ على تصنيفات IP67/IP68.
مجموعة أدوات متعددة المكونات: يضمن التسلسل الآلي تجميع الغدد وحلقات الغلق وصواميل القفل معًا بدقة، مما يمنع أخطاء التركيب اليدوية.
فحص الخيوط البصرية: تكتشف أجهزة استشعار الرؤية المتكاملة الخيوط التالفة أو النتوءات أو المكونات المفقودة، وترفض الوحدات المعيبة تلقائيًا قبل الختم.
البناء الصناعي القوي: إطار عالي التحمل ومكونات متميزة تتحمل التشغيل على مدار الساعة طوال أيام الأسبوع في بيئات التصنيع القاسية.
تكامل الخط السلس: يمكن توصيله بسهولة بآلات التشكيل الأولية أو خطوط تشغيل المعادن من أجل تدفق الإنتاج المستمر.
على عكس ماكينات التغليف الكرتونية العامة، يعالج حل التعبئة الدقيقة لدينا التحديات الفريدة المتمثلة في تغليف الأجهزة الملولبة، والحفاظ على وظائف المنتج وتقليل مطالبات الضمان المتعلقة بتلف الخيوط.
دليل التشغيل خطوة بخطوة
إعداد النظام: قم بتحميل الكراتين المسطحة في المجلة وقم بتكوين المعلمات (حجم الغدة، وتكوين المجموعة، والسرعة) عبر واجهة HMI.
موردو الأتمتة الصناعية: إنشاء مجموعات وصلات كاملة لأسلاك الآلات والتركيبات الميدانية.
المقاولون البحريون والبحريون: تغليف الغدد النحاسية أو الفولاذ المقاوم للصدأ المقاومة للتآكل لبيئات المياه المالحة.
مشاريع الطاقة المتجددة: توريد تركيبات عاكسات الطاقة الشمسية وطاقة الرياح بوصلات كابلات ذات تصنيف IP68.
تطبيقات الغلاف الجوي المتفجر: تعبئة الغدد المعتمدة Exd/Exe لمصانع النفط والغاز والكيماويات.
فوائد للعملاء
الحفاظ على سلامة الخيط: التعامل اللطيف يزيل تلف الخيط، مما يضمن الختم المناسب وتقييمات IP.
عدم وجود أخطاء في التركيب: يضمن التجميع الآلي مجموعات كاملة بنسبة 100%، مما يقلل من تأخير التثبيت وشكاوى العملاء.
خفض تكلفة العمالة: يمكن لمشغل واحد الإشراف على العديد من الآلات، مما يقلل من عمالة التعبئة اليدوية بنسبة تصل إلى 70%.
حماية معززة للمنتج: الأسطح الممتصة للصدمات تمنع حدوث أضرار تجميلية أثناء التشغيل عالي السرعة.
الامتثال التنظيمي: يدعم ترميز الدُفعات الموثوق به متطلبات التتبع للتطبيقات المهمة للسلامة.
استجابة أسرع للسوق: تتيح التغييرات السريعة التكيف السريع مع أحجام ومواصفات الطلبات المختلفة.
الشهادات والامتثال
تلبي أجهزتنا المعايير الدولية الصارمة للسلامة والجودة:
شهادة CE (توجيه الاتحاد الأوروبي للآلات 2006/42/EC)
شهادة نظام إدارة الجودة ISO 9001:2015
الامتثال لمعيار ISO 14001 للإدارة البيئية
المكونات المتوافقة مع RoHS & REACH
خيارات التخصيص
نحن نصمم الحلول لتلبية متطلبات الإنتاج المحددة:
توسيع نطاق الغدة: أدوات مخصصة للأحجام غير القياسية (NPT، BSP، الخيوط الدقيقة المترية).
مرونة تكوين المجموعة: دعم المكونات الإضافية (الغسالات والحشيات وتعليمات التثبيت).
ترقيات نظام الرؤية: كاميرات عالية الدقة لإجراء فحص تفصيلي لملف تعريف الخيط واكتشاف عيوب السطح.
وحدات التكامل: الاتصال بأجهزة الكشف عن المعادن، أو أجهزة اختبار التسرب، أو أنظمة ERP/MES.
التغليف المستدام: تعديلات على الصناديق الكرتونية القابلة لإعادة التدوير، أو الإدخالات البلاستيكية المنخفضة، أو المواد القابلة للتحلل.
عملية الإنتاج وضمان الجودة
تخضع كل آلة لبروتوكولات تصنيع صارمة:
هندسة التصميم: تعمل نماذج CAD ثلاثية الأبعاد والمحاكاة الديناميكية على تحسين آليات التغذية والتوجيه.
التصنيع الدقيق: تضمن المعالجة باستخدام الحاسب الآلي تفاوتات صارمة في المكونات المهمة التي تؤثر على دقة التوجيه.
تجميع الخبراء: يقوم الفنيون المهرة بتجميع أنظمة الأسلاك وفقًا لمعايير CE وISO.
اختبار قبول المصنع (FAT): تشغيل متواصل لمدة 48 ساعة باستخدام الغدد والكرتون المحددة من قبل العميل للتحقق من السرعة والدقة وحماية الخيط.
فحص ما قبل الشحن: قائمة مراجعة شاملة لمراقبة الجودة تغطي دوائر السلامة والأنظمة الهوائية ومنطق البرامج.
شهادات العملاء
"إن نظام حماية الخيوط استثنائي. لقد قمنا بإزالة الشكاوى الميدانية حول خيوط الغدة التالفة منذ استخدام هذه الآلة. دقة التوجيه لا تشوبها شائبة."
"أداء موثوق به في بيئة الإنتاج لدينا التي تعمل على مدار الساعة طوال أيام الأسبوع. وقد أدت القدرة على تجميع مجموعات الغدد الكاملة - الجسم والختم والجوز - في دورة آلية واحدة إلى تحويل كفاءتنا."
الأسئلة المتداولة (الأسئلة الشائعة)
س: كيف تمنع الآلة تلف الخيط أثناء التغليف عالي السرعة؟
ج: تعمل الوسادات الممتصة للصدمات على تغطية جميع الأسطح الملامسة، كما تعمل أكواب الشفط الفراغية على إمساك الغدد عن طريق الأسطح غير الملولبة. يستخدم النظام ملفات تعريف تسارع لطيفة لتقليل الصدمات أثناء النقل.
س: هل يمكنه التعامل مع غدد الكابلات النحاسية والبلاستيكية؟
ج: نعم. يتم ضبط معلمات نظام التغذية تلقائيًا عبر وصفات HMI لاستيعاب كثافات المواد المختلفة وخصائص الاحتكاك السطحي.
س: ماذا يحدث إذا كانت حلقة الختم مفقودة من المجموعة؟
ج: يؤكد التحقق متعدد المستشعرات وجود جميع مكونات المجموعة (الغدة، حلقة الختم، صامولة القفل) قبل الختم. تؤدي المكونات المفقودة إلى الرفض التلقائي في سلة منفصلة.
س: ما مدى سرعة التبديل بين أحجام الغدة المختلفة (على سبيل المثال، PG16 إلى M32)؟
ج: تتطلب عمليات التغيير عادةً ما بين 20 إلى 30 دقيقة باستخدام تعديلات بدون أدوات ووصفات HMI مبرمجة مسبقًا. تعمل أدوات التغيير السريع على تقليل وقت التوقف عن العمل.
س: هل الجهاز مناسب للغدد المعتمدة للمنطقة الخطرة (Exd/Exe)؟
ج: بالتأكيد. تعتبر ميزات التعامل اللطيف وحماية الخيط ذات قيمة خاصة للغدد المقاومة للانفجار حيث تكون سلامة الخيط أمرًا بالغ الأهمية للسلامة.
س: هل يدعم التسلسل من أجل التتبع في مشاريع البنية التحتية الحيوية؟
ج: نعم. يتكامل PLC مع قواعد البيانات الخارجية لإدارة الأرقام التسلسلية الفريدة، والتي تتم طباعتها عبر نظام الترميز المتكامل لتتبع سلسلة التوريد الكاملة.
