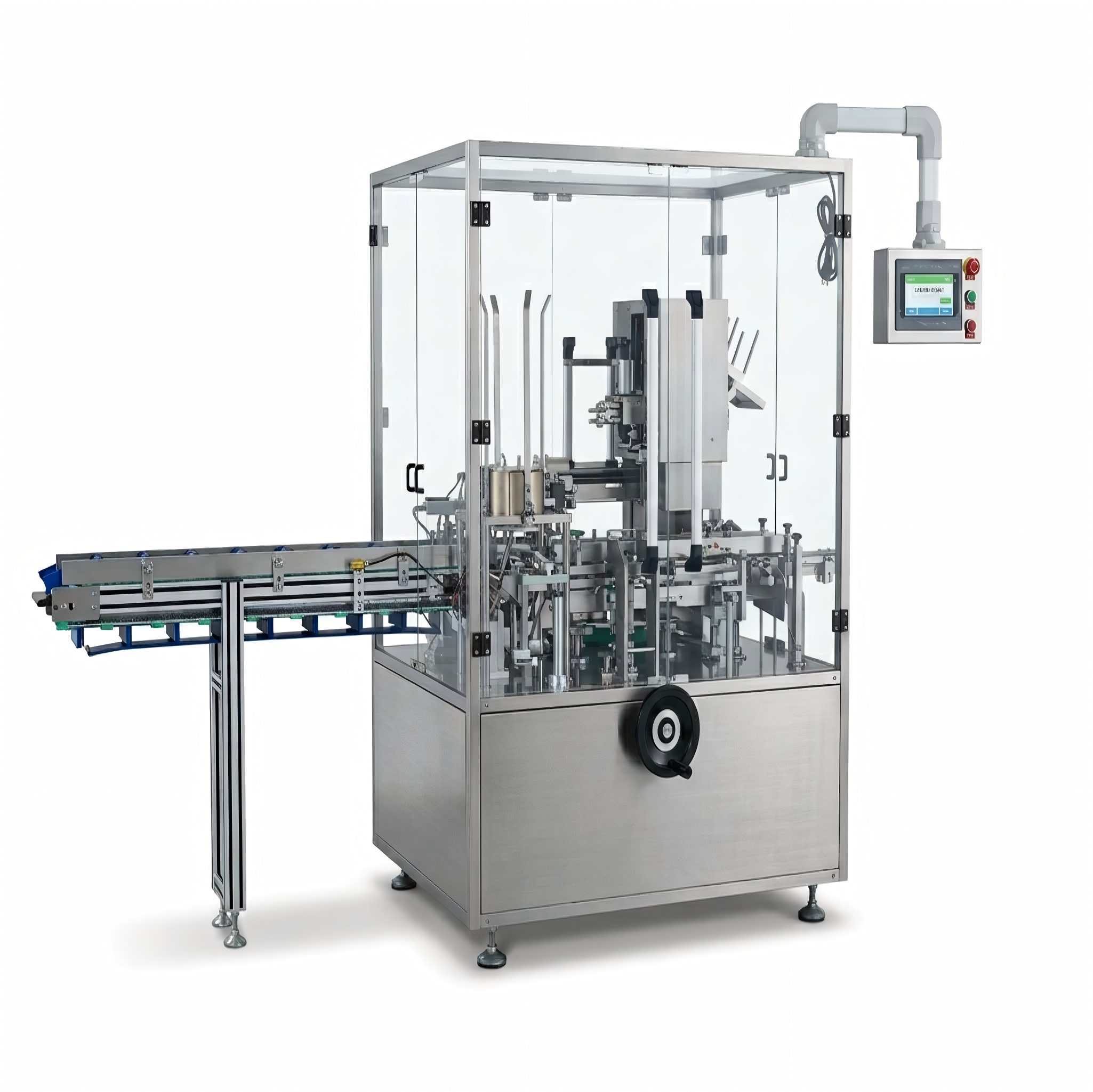

آلة تعبئة الكتل الطرفية في الكرتون

نظرة عامة على المنتج

آلة تعبئة الكتل الطرفية في كرتونة هي آلة تعبئة أوتوماتيكية عالية الأداء تم تصميمها خصيصًا للتغليف الكمي لسكك DIN والكتل الطرفية الموصولة بالكهرباء. تم تصميم هذا النظام للتعامل مع الصناديق الكرتونية ذات النهاية المطوية أو ذات القفل السفلي، حيث يقوم بأتمتة عملية تركيب الصندوق والعد الدقيق والتحميل الدقيق للكتل وترميز الدفعة والختم. وباعتباره مكونًا أساسيًا في نظام تغليف الأجهزة المتقدم لدينا، فإنه يعالج تحديات الصناعة الحرجة - مما يضمن دقة العد بنسبة 100% مع حماية نقاط الاتصال الحساسة من التفريغ الكهروستاتيكي (ESD) أثناء التشغيل عالي السرعة.

المواصفات الفنية

• سعة الإخراج: 60-110 كرتونة/دقيقة (تختلف حسب حجم المحطة وعدد القطع)
• نظام التحكم: PLC مع واجهة شاشة تعمل باللمس HMI بديهية
• تقنية العد: أجهزة استشعار الألياف الضوئية مع حلقات ردود الفعل في الوقت الحقيقي
• مصدر الطاقة: 220 فولت/380 فولت، 50/60 هرتز، 3 مراحل
• المتطلبات الهوائية: 0.6-0.8 ميجاباسكال من الهواء المضغوط النظيف والجاف
• التوافق مع الكرتون: كرتون مطوي، قفل سفلي، قاع تلقائي، عرض كرتوني
• أنواع المحطات الطرفية: محطات السكك الحديدية DIN، وكتل المكونات الإضافية، وحاملات المصهرات، وأطراف التوصيل الطرفية
• أبعاد الماكينة: تقريبًا. 3600 × 1400 × 1850 ملم
• مواد البناء: سبائك الألومنيوم المطلية المضادة للكهرباء الساكنة (مسارات التغذية)، الفولاذ المقاوم للصدأ (أجزاء الاتصال)، الفولاذ الكربوني المطلي بالمسحوق (الإطار)
• مميزات الأمان: أقفال أمان، توقف في حالات الطوارئ، إنذار للحماية من الحمل الزائد

الميزات الرئيسية والمزايا التنافسية

1. دقة العد بنسبة 99.99%: تعمل مستشعرات الألياف الضوئية المتقدمة على التحقق من الكميات الدقيقة قبل التعبئة في الكرتون، مما يؤدي إلى القضاء على النقص المكلف أو الزيادة في كل عبوة.
2. التعامل الآمن مع ESD: تتميز مسارات التغذية وأسطح التلامس بطبقات متخصصة مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي الذي يمكن أن يؤدي إلى تلف المكونات الإلكترونية الحساسة.
3. الكشف التلقائي عن العيوب: تحدد المستشعرات الضوئية العلب المكسورة، أو المحطات المشوهة، أو المكونات المفقودة، مما يؤدي إلى الرفض التلقائي قبل الختم.
4. التعامل اللطيف مع المنتج: تعمل الناقلات المخففة بالاهتزاز والدافعات ناعمة الملمس على حماية البراغي الطرفية الحساسة والمبيت أثناء التغليف عالي السرعة.
5. نظام التغيير السريع: تعمل التعديلات التي لا تحتاج إلى أدوات وآليات التحرير السريع على تمكين تغييرات التنسيق بين أحجام الأجهزة الطرفية المختلفة في أقل من 20 دقيقة.
6. إطار صناعي قوي: يعمل البناء عالي التحمل على تقليل الاهتزاز، مما يضمن أداءً ثابتًا في بيئات الإنتاج الصعبة على مدار الساعة طوال أيام الأسبوع.

على عكس أنظمة العد العامة، يجمع حل التعبئة الدقيقة لدينا بين التشغيل عالي السرعة والدقة الدقيقة المطلوبة للأجهزة الكهربائية، مما يقلل بشكل كبير من مشكلات مراقبة الجودة في المراحل النهائية.

دليل التشغيل خطوة بخطوة

1. إعداد النظام: قم بتحميل الكراتين المسطحة في المجلة وحدد نوع الجهاز الطرفي الصحيح عبر شاشة اللمس HMI.
2. التغذية السائبة: صب الكتل الطرفية السائبة في القادوس الاهتزازي أو قم بتوصيلها مباشرة بخطوط التجميع الأولية.
3. التوجيه والتفرد: تقوم وحدة التغذية الاهتزازية بتوجيه المحطات الطرفية وتسليمها منفردة إلى آلية العد.
4. العد الدقيق: تتحقق المستشعرات من الكمية الدقيقة قبل إطلاقها في جرافات النقل الطائرة.
5. تركيب الصندوق: يفتح الشفط الفراغي الصناديق الكرتونية ويضعها بشكل آمن أسفل قمع التحميل.
6. التحميل والترميز: نقل المحطات المحسوبة إلى علب كرتون؛ تطبق برامج ترميز الحبر أو الليزر أرقام الدُفعات/الدفعات.
7. الختم والتفريغ: يتم إغلاق الكراتين عن طريق الثنية أو الإغلاق بالغراء ونقلها إلى تعبئة العلبة النهائية.

سيناريوهات التطبيق

تخدم آلة التعبئة عالية السرعة متعددة الاستخدامات هذه قطاعات متنوعة في مجال التصنيع الكهربائي:

• الشركات المصنعة للمكونات الكهربائية: عبوات كبيرة الحجم لمحطات السكك الحديدية DIN للوحات التحكم ولوحات التوزيع.
• موردو الأتمتة الصناعية: تعبئة الكتل الطرفية الإضافية لأنظمة PLC ووحدات الإدخال/الإخراج.
• موزعو الأجهزة الكهربائية بالجملة: إنشاء حزم موحدة وجاهزة للبيع بالتجزئة لمبيعات المقاولين.
• مصانع تجميع OEM: توريد المحطات المحسوبة بدقة مباشرة إلى خطوط التجميع للتصنيع في الوقت المناسب.

فوائد للعملاء

• أخطاء العد الصفري: يلغي شكاوى العملاء والمرتجعات بسبب الكميات غير الصحيحة.
• خفض تكاليف العمالة: أتمتة مهام العد اليدوي الشاقة، مما يحرر الموظفين للقيام بأعمال ذات قيمة أعلى.
• منع أضرار التفريغ الكهروستاتيكي: يعمل التصميم المضاد للكهرباء الساكنة على حماية سلامة المكونات، مما يقلل من معدلات الفشل الكامن.
• زيادة الإنتاجية: سرعات تصل إلى 110 كرتونة/دقيقة تتفوق بشكل كبير على معدلات التعبئة اليدوية.
• إمكانية التتبع المحسنة: يدعم ترميز الدُفعات الموثوق به أنظمة إدارة الجودة وجاهزية الاستدعاء.
• تحسين السلامة في مكان العمل: تعمل الحراسة المغلقة والتشغيل الآلي على تقليل إصابات الإجهاد المتكررة.

الشهادات والامتثال

يتم التحقق من صحة التزامنا بالتميز من خلال الشهادات الدولية:

• شهادة CE (توجيه الاتحاد الأوروبي للآلات 2006/42/EC)
• شهادة نظام إدارة الجودة ISO 9001:2015
• الامتثال لمعيار ISO 14001 للإدارة البيئية
• المكونات المتوافقة مع RoHS وWEEE

خيارات التخصيص

نحن نصمم الحلول لتلبية متطلبات الإنتاج المحددة:

• تكوينات العد: مصفوفات مستشعرات مخصصة للمحطات الطرفية ذات الشكل الفريد أو حزم المكونات المختلطة.
• أنظمة التغذية: التكامل مع مغذيات الوعاء، أو مغذيات الخطوة، أو مغذيات الناقل المباشرة من آلات التشكيل.
• فحص الرؤية: كاميرات عالية الدقة للكشف التفصيلي عن عيوب السطح بما يتجاوز الاستشعار الأساسي للوجود.
• مرونة الكرتون: تعديلات لإدخالات الأقسام، أو تكامل العبوات البلاستيكية، أو مواد التغليف المستدامة.
• تكامل البيانات: اتصال MES/ERP عبر OPC-UA، أو Profinet، أو Ethernet/IP للمراقبة في الوقت الفعلي.

عملية الإنتاج وضمان الجودة

تخضع كل آلة لبروتوكولات تصنيع صارمة:

1. التصميم الهندسي: تعمل النمذجة ثلاثية الأبعاد والتشغيل الافتراضي على تحسين أوقات الدورات وبيئة العمل.
2. تصنيع دقيق: تضمن المعالجة باستخدام الحاسب الآلي تفاوتات صارمة في مكونات العد المهمة.
3. تجميع الخبراء: يقوم الفنيون المهرة بتوصيل لوحات التحكم وتجميع الأنظمة الميكانيكية وفقًا للمعايير الصارمة.
4. اختبار قبول المصنع (FAT): اختبار التشغيل المستمر لمدة 48 ساعة باستخدام المحطات الطرفية التي يوفرها العميل للتحقق من السرعة والدقة.
5. مراقبة الجودة النهائية والتوثيق: الفحص الشامل والتشحيم وإعداد أدلة التشغيل.

شهادات العملاء

"دقة العد لا تشوبها شائبة. لقد تخلصنا من شكاوى العد القصير تمامًا منذ تركيب هذا الجهاز. وكانت الميزات المضادة للكهرباء الساكنة ضرورية لمكوناتنا الحساسة."

"سرعة وموثوقية استثنائيتان. أدى دمج ماكينة التغليف الكرتونية هذه مع آلات التشكيل الخاصة بنا إلى إنشاء خلية تعبئة سلسة. يوصى بها بشدة للإنتاج بكميات كبيرة."

الأسئلة المتداولة (الأسئلة الشائعة)

س: ما مدى دقة نظام العد للكتل الطرفية الصغيرة؟

ج: تحافظ أنظمة عد الألياف الضوئية لدينا على دقة تزيد عن 99.99%، حتى عند السرعات القصوى، وذلك بفضل حلقات التغذية الراجعة في الوقت الفعلي وأجهزة استشعار التحقق.

س: هل يمكن للآلة التعامل مع المحطات ذات البراغي الطويلة دون التشويش؟

ج: نعم. تم تصميم هندسة مسار التغذية خصيصًا بناءً على الأبعاد الطرفية المحددة لديك لضمان النقل السلس والخالي من الاختناقات.

س: ما هي التدابير التي تمنع التفريغ الكهروستاتيكي (ESD) أثناء التعبئة والتغليف؟

ج: تستخدم أسطح التلامس الرئيسية طلاءات مضادة للكهرباء الساكنة، ويمكن تأريض إطار الماكينة. تتوفر منافيخ الهواء المؤينة الاختيارية للبيئات شديدة الحساسية.

س: ما مدى سرعة التبديل بين أحجام الكتل الطرفية المختلفة؟

ج: تستغرق عمليات التغيير عادةً ما بين 15 إلى 30 دقيقة باستخدام تعديلات بدون أدوات ووصفات HMI مبرمجة مسبقًا.

س: هل التشخيص عن بعد متاح؟

ج: نعم. تعمل وحدات IIoT الاختيارية على تمكين الوصول الآمن عن بعد لاستكشاف الأخطاء وإصلاحها وتحديثات البرامج وتحليل بيانات الإنتاج.

س: هل يتوافق هذا الجهاز مع معايير السلامة الدولية؟

ج: بالتأكيد. تتوافق جميع الآلات مع معايير CE مع حراسة السلامة الشاملة، والأقفال المتداخلة، ودوائر التوقف في حالات الطوارئ.
